一、用途
本系列電阻器使用于直流架線式，井下或露天礦用電機車上，作限制牽引電動機的起動或制動電流之用。

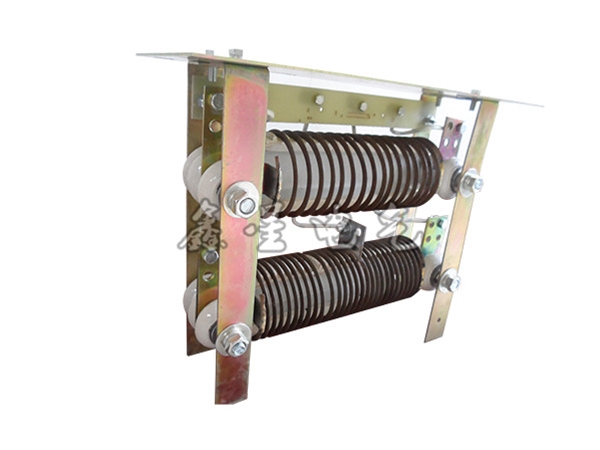

二、結構概述
電阻器主要有扁鋼支架、鐵鉻鋁圓形電阻元件，絕緣螺桿所組成。電阻元件掛在絕緣螺桿上，并用鋼墊圈、云母墊圈、瓷絕緣子等夾牢。電阻元件間連接線用鋼板制成。
三、技術數據
|
電阻器型號 |
電阻段符號 |
各段阻值（Ω） |
每臺電機車所用電阻器 |
單臺電阻器 |
備注 |
||
|
外形尺寸 |
安裝孔 中心距離 |
||||||
|
片數 |
臺數 |
||||||
|
QZX1-1 |
R1-R2 |
0.462 |
9 |
1 |
565*410*405 |
365*520 |
適用于7-10噸電機車 |
|
QZX1-1-2 |
R1-R2 |
0..678 |
4 |
1 |
565*460*400 |
414*520 |
適用于7-10噸電機車 |
|
QZX1-3 |
R1-R2 |
2.268 |
9 |
1 |
642*474*405 |
424*592 |
適用于7-10噸電機車 |
|
QZX1-4 |
R1-R2 |
1.1 |
4 |
1 |
410*345*305 |
300*370 |
適用于3噸電機車 |
|
QZX1-5-1、2
|
R1-R2 |
2.9 |
20 |
2 |
490*250*736 |
200*280 |
適用于14噸電機車(常州) |
|
QZX1-9-5-6 |
R1-R2 |
1.49 |
14 |
1 |
1830*700*165 |
1780*585 |
適用于10T電機車 |
|
QZX19-20 |
R1-R2 |
0.352 |
6 |
1 |
560*535*555 |
1780*585 |
適用于湘潭新10T |
-
