1.適用范圍
ZX2系列板型電阻器適用于交流50HZ電壓至660V或直流電壓至440V的電路中，主要作電動機的起動、制動、及調速之用。電阻器為開啟式。
o 海拔高度不超過2500米；
o 周圍介質溫度不超過+40℃及不低于-30℃；
o 當+20℃至-5℃時空氣相對濕度不大于85%；
o 周圍介質中無足以腐蝕金屬和破壞絕緣及有爆炸危險的氣體及導電塵埃；
o 必須有防雨雪設備并不會充滿水蒸汽的地區；
o 在無劇烈震動或顛跛的地區。
2.型號含義
3.主要技術參數
|
型號 |
+20℃時電阻元件的電阻（Ω） |
負載電流 |
電阻元件型號 |
每箱所裝電阻元件的數量 |
備注 |
|
ZX2-1/0.2 |
0.20 |
43 |
ZB1-0.2 |
10 |
|
|
ZX2-1/0.25 |
0.25 |
38 |
ZB1-0.25 |
10 |
|
|
ZX2-1/0.33 |
0.33 |
32 |
ZB1-0.33 |
10 |
|
|
ZX2-1/0.4 |
0.40 |
29 |
ZB1-0.4 |
10 |
|
|
ZX2-1/0.5 |
0.50 |
26 |
ZB1-0.5 |
10 |
|
|
ZX2-1/0.66 |
0.66 |
23 |
ZB1-0.66 |
10 |
|
|
ZX2-2/0.7 |
0.70 |
22.3 |
ZB2-0.7 |
10 |
|
|
ZX2-2/0.9 |
0.90 |
19.9 |
ZB2-0.9 |
10 |
|
|
ZX2-2/1.1 |
1.10 |
17.8 |
ZB2-1.1 |
10 |
|
|
ZX2-2/1.45 |
1.45 |
15.4 |
ZB2-1.45 |
10 |
|
4.注：ZB2型電阻元件接受單片訂貨
|
型號 |
總電阻(Ω) |
負載電流(A) |
電阻元件型號 |
每箱所裝電阻元件的數量 |
備注 |
|
ZX2-2/1.95 |
19.5 |
13.8 |
ZB2-1.95 |
10 |
|
|
ZX2-2/2.8 |
28 |
11.2 |
ZB2-2.8 |
10 |
|
|
ZX2-2/3.5 |
35 |
10.1 |
ZB2-3.5 |
10 |
|
|
ZX2-2/4.4 |
44 |
8.9 |
ZB2-4.4 |
10 |
|
|
ZX2-2/5.8 |
58 |
7.7 |
ZB2-5.8 |
10 |
|
|
ZX2-2/8 |
80 |
6.6 |
ZB2-8 |
10 |
|
|
ZX2-2/12 |
120 |
5.4 |
ZB2-12 |
10 |
|
|
ZX2-2/18 |
180 |
4.4 |
ZB2-18 |
10 |
|
|
ZX2-2/21.6 |
216 |
4.0 |
ZB2-21.6 |
10 |
|
|
ZX2-2/27.6 |
276 |
3.5 |
ZB2-27.6 |
10 |
|
|
ZX2-2/37 |
370 |
3.1 |
ZB2-37 |
10 |
|
|
ZX2-2/48 |
480 |
2.7 |
ZB2-48 |
10 |
|
|
ZX2-2/68 |
680 |
2.3 |
ZB2-68 |
10 |
|
|
ZX2-2/96 |
960 |
1.9 |
ZB2-96 |
10 |
|
|
ZX2-2/140 |
1400 |
1.6 |
ZB2-140 |
10 |
|
|
ZX2-2/188 |
1880 |
1.4 |
ZB2-188 |
10 |
|
|
ZX2-2/260 |
2600 |
1.2 |
ZB2-260 |
10 |
|
5.結構特征

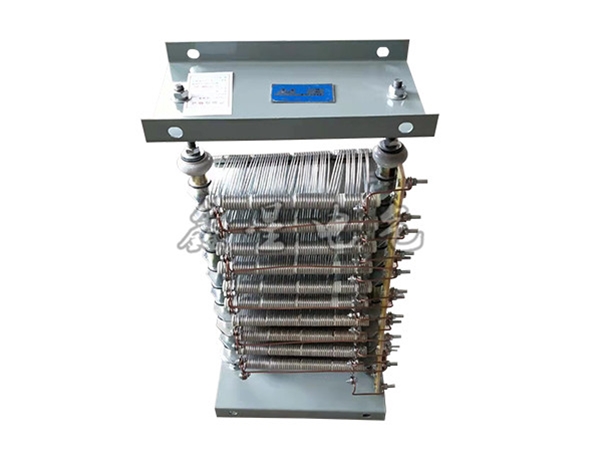

ZX2型電阻器電阻元件由康銅線繞于裝有絕緣瓷襯地板型支架之上，其間以墊管隔開保證元件有足夠的散熱面積，同時引線的安裝系由絕緣的安裝板通過引線螺栓引出。
6.外形及安裝尺寸
ZX2型戶外電阻器外形及安裝尺寸
-
