一、使用范圍
THQ1系列聯動控制臺（以下簡稱聯動臺）適用于交流50赫電壓380伏以下和直流電壓220伏以下的電力線路或控制線路中，控制起重運輸機械和類似條件的電器設備中的電動機起動、調速、制動和換向。
聯動臺適用于下列環境中：
1、周圍空氣溫度不超過+40℃，而在24小時周期內的平均溫度不超過35℃，周圍溫度的下限是-5℃。
2、海拔高度不超過2000米。
3、安裝地點空氣清潔，最濕月的平均最大相對溫度不超過90%。同時該月的平均最低溫度不超過+25℃，允許由于溫度變化發生在產品表面上的凝露。
4、污染等級為3級。
5、安裝類別為Ⅲ類。
聯動臺型號意義：
二、結構概述

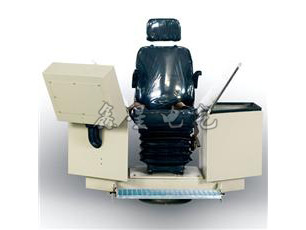

THQ1系列聯動控制臺由保護式的左、右控制箱，活動式座椅和腳踏開關組成。右箱裝有緊急開關，左箱裝有電鎖，啟動按鈕和指示燈，或其它元件。
聯動臺所用觸頭組共有直流10安、交流10安、25安、60安等四種規格。
聯動控制箱分三部分：操縱、傳動機構部分、凸輪、觸頭、系列部分和箱體部分。
操縱手柄是球形。為避免由于起重機震動和意外碰撞使操縱機構誤動作，該手柄帶有零位自鎖裝置。手柄有上下兩半球組成，只有提握下半球時，才能使手柄下半球提起再順時針旋轉，使下半球固定在提起位置，是零位自鎖裝置不起作用。六機構后手柄有下按式的零位自鎖裝置。
機械傳動部分裝在箱體上部的罩內，該傳動機構分為單手柄聯動操縱機構、抓斗雙手操縱機構、主付鉤雙手操縱機構、單手柄操縱機構以及單手柄水平操縱機構。手柄運動都是用直齒傳動凸輪軸的?？刂破鞯耐馆嗇S均為立式布置。傳動部分各支點全部用滾動軸承，以降低功率損耗。定位棘輪是由3毫米厚鋼板沖壓而成的，并經過處理而獲得較高耐磨性。棘輪上沖有六個定位孔，定位螺釘裝入位置不同的孔內，，即可決定操作手柄的檔位數。在左右各六檔的范圍內，檔位數可任意選擇。
定位棘輪彈簧力是可以調整的，這樣就可以根據具體情況，在分檔清楚的情況下，調整棘輪彈簧力是手柄操作力在許可的范圍內。
凸輪為黑色酚醛注射料，其結構為插入式，這樣不僅保證了裝配位置準確，而且如欲變換觸頭分合程序時，可以方便地取下任意凸輪，不必將整臺產品拆大卸。
三、技術數據
手柄操作力：10安控制機構不大于3公斤，25安、60安控制機構不大于4公斤。
最多控制檔位：左右各六檔 最多控制回路數：17個。
10安觸頭組的電氣性能符合主令控制器的技術標準，25安和60安觸頭組的電氣性能 均符合凸輪控制器的技術標準和相應的控制容量。即25安觸頭組可直接控制7.5千瓦及以下的繞線式電動機。60安觸頭組可直接控制22千瓦及以下繞線式電動機。
聯動臺可根據使用單位的要求，來決定手柄的位置和相應機構的觸頭分合程序。
聯動臺常用規格見表1.觸頭元件分合程序匯總見表2。
|
聯動臺型號 |
左縱機構 |
左橫機構 |
右縱機構 |
右橫機構 |
|
||||
|
用途 |
觸 頭 分 |
用途 |
觸 頭 分 合 程 序 |
用途 |
觸 頭 分 |
用途 |
|
附注 |
|
|
THQ1-021/1 |
吊鉤 |
KT10-60/1 |
|
|
小車 |
KT10-25/1 |
大車 |
KT10-25/2 |
|
|
THQ1-021/2 |
吊鉤 |
KT10-60/1 |
|
|
小車 |
KT10-25/1 |
大車 |
KT10-25/2 |
|
|
THQ1-120/3 |
吊鉤 |
PQR2.4 |
|
|
小車 |
KT10-25/1 |
大車 |
KT10-25/2 |
|
|
THQ1-022/4 |
主鉤 |
KT10-60/1 |
付鉤 |
KT10-60/1 |
小車 |
KT10-25/1 |
大車 |
KT10-25/2 |
|
|
THQ1-121/5 |
主鉤 |
PQR2.4 |
付鉤 |
KT10-60/1 |
小車 |
KT10-25/1 |
大車 |
KT10-25/2 |
|
|
THQ1-211/6 |
主鉤 |
PQR2.4 |
付鉤 |
KT10-60/1 |
小車 |
KT10-25/1 |
大車 |
PQR1.3.5 |
|
|
THQ1-310/7 |
主鉤 |
PQR2.4 |
付鉤 |
PQR2.4 |
小車 |
KT10-25/1 |
大車 |
PQR1.3.5 |
|
|
THQ1-210/8 |
吊鉤 |
PQR2.4 |
|
|
小車 |
KT10-25/1 |
大車 |
PQR1.3.5 |
|
|
THQ1-301/9 |
主鉤 |
PQR2.4 |
付鉤 |
PQR2.4 |
小車 |
KT10-60/1 |
大車 |
PQR1.3.5 |
|
|
THQ1-400/10 |
主鉤 |
PQR2.4 |
付鉤 |
PQR2.4 |
小車 |
PQR1.3.5 |
大車 |
PQR1.3.5 |
|
|
THQ1-012/11 |
小車 |
KT10-25/1 |
大車 |
KT10-60/5 |
吊鉤 |
KT10-60/1 |
|
|
|
|
THQ1-013/12 |
小車 |
KT10-25/1 |
大車 |
KT10-60/2 |
主鉤 |
KT10-60/1 |
付鉤 |
KT10-60/1 |
|
|
THQ1-400/13 |
小車 |
PQR1.3.5 |
大車 |
PQR1.3.5 |
主鉤 |
PQR2.4 |
回轉 |
PQR1.3.5 |
|
|
THQ1-400/14 |
小車 |
PQR1.3.5 |
付鉤 |
PQR2.4 |
主鉤 |
PQR2.4 |
大車 |
PQR1.3.5 |
|
|
THQ1-211/15 |
小車 |
KT10-25/5 |
大車 |
KT10-60/5 |
PQR6抓斗雙手柄 |
|
|||
|
THQ1-202/16 |
小車 |
KT10-60/1 |
大車 |
PQR1.3.5 |
主鉤 |
PQR2.4 |
付鉤 |
KT10-60/1 |
|
|
THQ1-040/17 |
小車 |
KT10-25/1 |
大車 |
KT10-25/1 |
KT10-25/1抓斗雙手柄 |
|
|||
|
THQ1-121/18 |
付鉤 |
KT10-60/1 |
主鉤 |
PQR2.4 |
小車 |
KT10-25/1 |
大車 |
KT10-60/2 |
|
|
THQ1-211/19 |
付鉤 |
KT10-60/1 |
主鉤 |
PQR2.4 |
小車 |
KT10-25/1 |
大車 |
PQR1.3.5 |
|
|
THQ1-022/20 |
小車 |
KT10-25/1 |
大車 |
KT10-25/2 |
主鉤 |
KT10-60/1 |
付鉤 |
KT10-60/1 |
|
|
THQ1-300/21 |
吊鉤 |
PHH2-100 |
|
|
變幅 |
PHH2-100 |
回轉 |
PHH2-100 |
|
|
THQ1-400/22 |
大車 |
PQR1.3.5 |
回轉 |
PQR1.3.5 |
主鉤 |
PQR2.4 |
小車 |
PQR1.3.5 |
直流220伏 |
|
THQ1-400/23 |
小車 |
PQR1.3.5 |
大車 |
PQR1.3.5 |
PQR6抓斗雙手柄 |
|
|||
|
THQ1-310/24 |
小車 |
KT10-25/1 |
大車 |
PQR1.3.5 |
PQR2.4付鉤雙手柄 |
|
|||
|
THQ1-012/25 |
吊鉤 |
KT10-25/1 |
|
|
小車 |
KT10-25/1 |
大車 |
KT10-60/2 |
|
|
THQ1-112/26 |
主鉤 |
PQR2.4 |
付鉤 |
KT10-60/1 |
小車 |
KT10-25/1 |
大車 |
KT10-60/2 |
|
|
THQ1-021/27 |
吊鉤 |
KT10-25/1 |
|
|
小車 |
KT10-25/1 |
大車 |
KT10-25/1 |
|
|
THQ1-012/28 |
吊鉤 |
KT10-25/1 |
|
|
小車 |
KT10-25/1 |
大車 |
KT10-60/5 |
|
|
THQ1-012/29 |
吊鉤 |
KT10-25/1 |
|
|
小車 |
KT10-25/1 |
大車 |
KT10-60/1 |
|
|
THQ1-013/30 |
付鉤 |
KT10-25/1 |
主鉤 |
KT10-60/1 |
小車 |
KT10-25/1 |
大車 |
KT10-60/5 |
|
-
